Композиционный полимерный состав на основе эпоксидных смол для ремонта металла увеличенным временем жизни
Полимерный материал
Основные преимущества:
Универсальный прочный ремонтный композит.
Отличная адгезия к металлам (включая
нержавеющую сталь, углеродистую сталь, алюминий, латунь и медь) и многим природным и синтетическим материалам (включая стекло, дерево и др.).Исключительная защита от коррозии, отличная химическая защита от воздействия широкого ряда химических веществ и превосходные электроизоляционные характеристики.
Возможность полной механической обработки, в том числе с помощью традиционного резца
Безопасность и простота в использовании: простой коэффициент смешивания.
Отсутствие усадки, объемного расширения и деформации.
Нанесение и отверждение в условиях комнатной температуры.
Не причиняет вреда здоровью и не является пожароопасным.

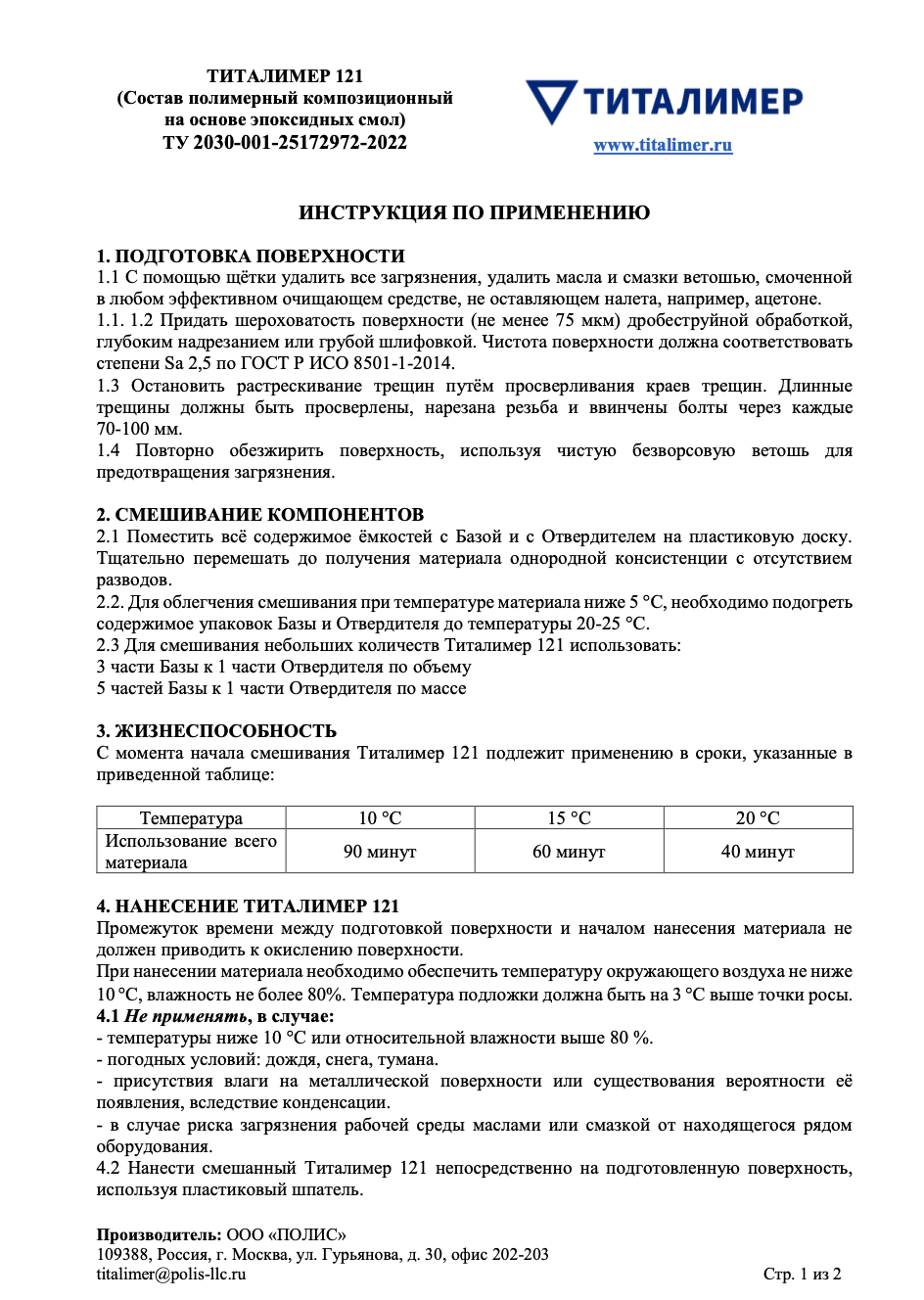

Двухкомпонентный полимерный материал с увеличенным временем жизни для ремонта и восстановления поверхностей большой площади. Материал поставляется комплектами по 1, 2 и 5 кг.
Титалимер 121
Характеристики Титалимер 121
Характеристика | Значение |
|---|---|
Внешний вид (ТУ 2030-001-25172972-2022): | Матовая однородная поверхность |
Цвет покрытия (ТУ 2030-001-25172972-2022): | Серый, оттенок не нормируется |
Массовая доля нелетучих веществ (ГОСТ 31939-2012) не менее: | 100 % |
Время высыхания до степени 3 при температуре 20±2 °С (ГОСТ 19007-73) не более: | 4 часа |
Время высыхания до степени 3 при температуре 105±5 °С (ГОСТ 19007-73), не более: | 30 минут |
Адгезия методом отрыва (ГОСТ 27890-88), не менее: | 15,5 МПа |
Жизнеспособность рабочего состава при температуре (20±2) °С (ГОСТ 27271-2014), не менее: | 40 минут |
Время полимеризации при 20 °С (механическая обработка и/или лёгкая нагрузка): | 16 часов |
Время полимеризации при 20 °С (полная механическая или тепловая нагрузка): | 1,5 дня |
Время полимеризации при 20 °С (контакт с химическими веществами): | 4 дня |
Прочность на сжатие (ГОСТ4651-2014): | 88 МПа |
Прочность на изгиб (ГОСТ 4648-2014): | 45 МПа |
Стойкость покрытия к статическому воздействию воды при температуре 40±2 °С (ТУ 2030-001-25172972-2022), не менее: | 5000 часов |
Стойкость к тепловому воздействию (ТУ 2030-001-25172972-2022): | +210 °С |
Стойкость покрытия к статическому воздействию нефти при температуре 40±2 °С (ГОСТ 9.403-80), не менее: | 120 часов |
Стойкость покрытия к статическому воздействию нефтепродуктов при температуре 20±2 °С (ГОСТ 9.403-80), не менее: | 120 часов |
Стойкость покрытия к статическому воздействию минерального масла при температуре 40±2 °С (ГОСТ 15140-78), не менее: | 120 часов |
Belzona 1211,Chester Molecular Rapid ,Loctite Hysol 3473, WEICON SF, Multibond,Анакрол,RusBond,Adhesol,DEVCON SF.
Аналоги Титалимер 121:

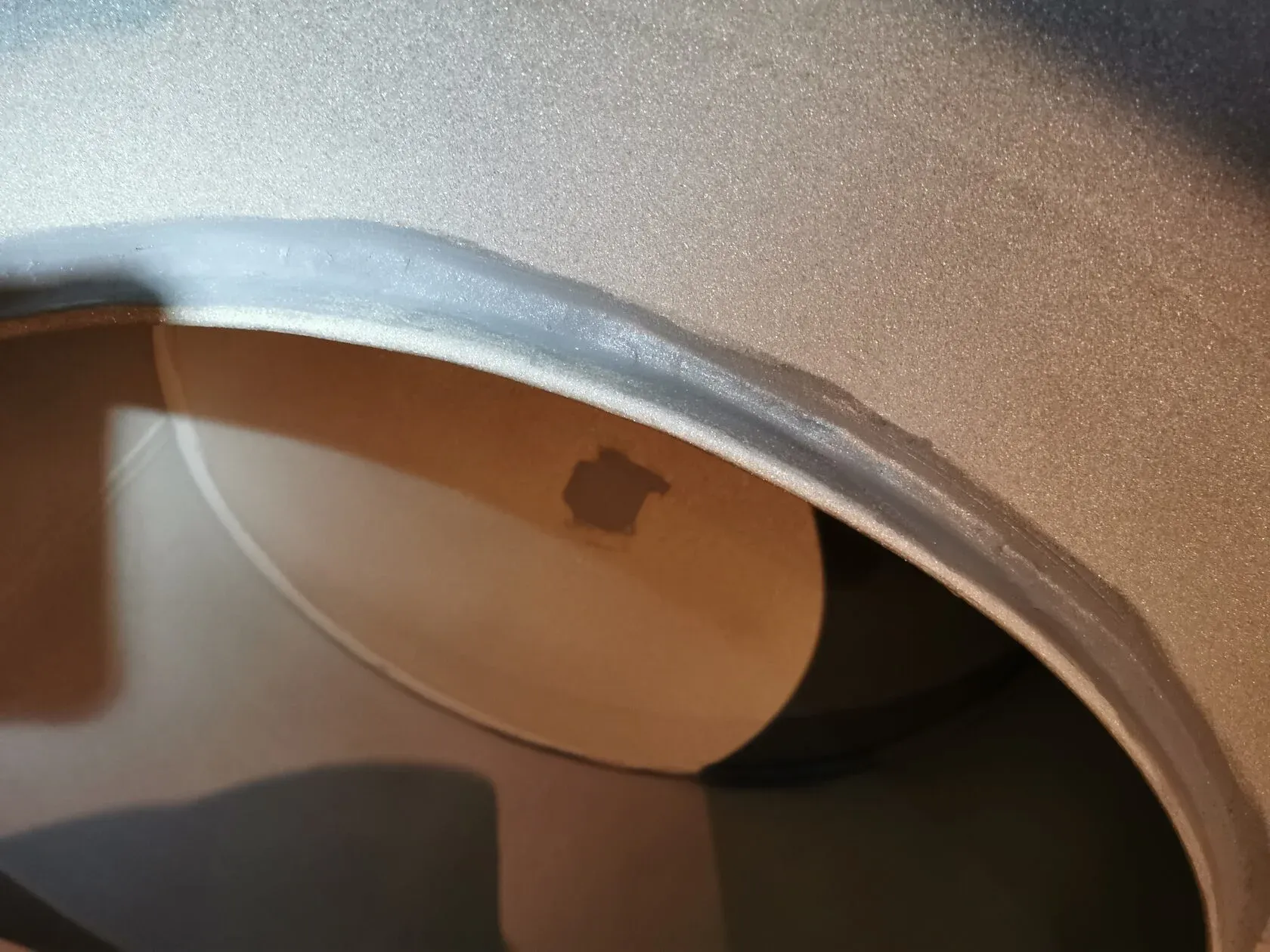

Восстановление металлических поверхностей, поврежденных питтинговой коррозией.
Ремонт изношенных и поврежденных валов и гидроцилиндров
Ремонт двигателей, насосов, трубопроводов и резервуаров.
Восстановление разбитых посадочных мест подшипников
Ремонт деформированных поверхностей фланцев на месте поломки
Области применения Титалимер 121
Остались вопросы?
Оставляя заявку, вы соглашаетесь на обработку персональных данных и с условиями бронирования счёта
